Bachmann BN PRO Metered + RCM – 16xC13 / 8xCombo, 3,0m CEE 16A/3p (BM0024748)
Highlights
- 16x C13 Kaltgerätedosen und 8x Combo C13/C15/C19/C21
- RCM-Differenzstrommessung je Phase, Typ B für maximale Sicherheit
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs
RCM Rack PDU mit 16x C13 und 8x Combo Steckdosen für sichere IT-Infrastruktur
Die Bachmann BN PRO Metered + RCM – 16xC13 / 8xCombo, 3,0m CEE 16A/3p (BM0024748) kombiniert präzise Energiemessung pro Steckdose mit einer integrierten Differenzstrommessung je Phase (Typ B) und bietet damit höchste Sicherheitsstandards für den Rechenzentrumsbetrieb. Die Mischung aus 16 C13 Kaltgerätedosen und 8 Combo Steckdosen (C13/C15/C19/C21) ermöglicht den gleichzeitigen Betrieb von Servern, Switches und größeren IT-Geräten. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf alle Messdaten.
Das Hot-Swap-Konzept erlaubt den Austausch von Controller und Netzteil im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Das 2,4" TFT-Farbdisplay zeigt alle relevanten Betriebsdaten übersichtlich an. Über die PDU-Verbundfunktion lassen sich bis zu 20 PDUs über eine einzige IP-Adresse verwalten. Die Bachmann BN PRO Metered + RCM eignet sich ideal für sicherheitskritische Colocation-Umgebungen, professionelle Netzwerkschränke und verteilte Serverlandschaften.
Technische Details Bachmann BN PRO Metered + RCM PDU 16xC13 / 8xCombo
- Eingang: 16 A / 230 V, 3,6 kW
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A blau

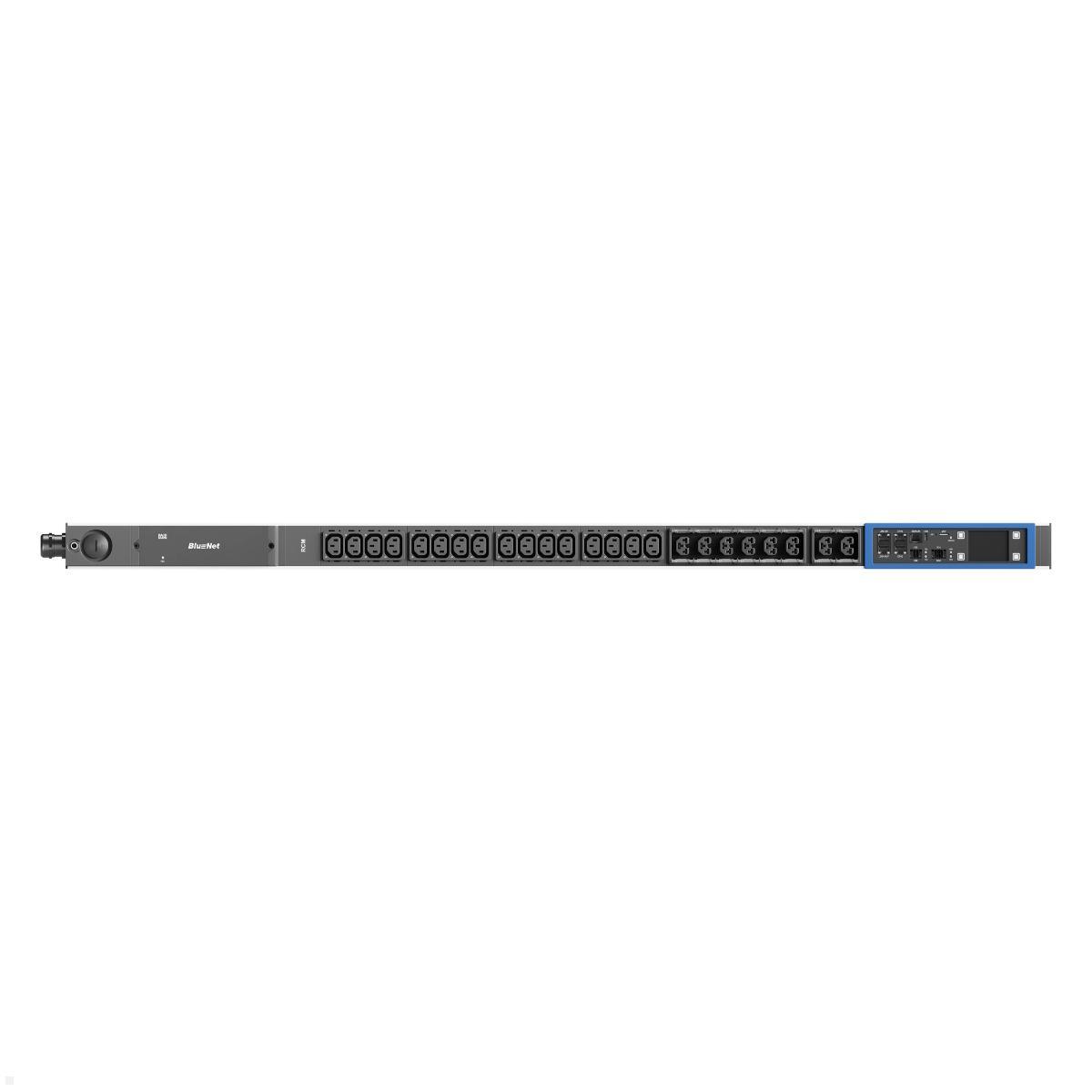

- Ausgang: 16x C13 Kaltgerätedosen, 8x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- RCM-Differenzstrommessung je Phase, Typ B
- 1-phasig, Nennstrom 16 A, Versorgungsspannung 230 V
- Im Betrieb tauschbarer Controller und Netzteil

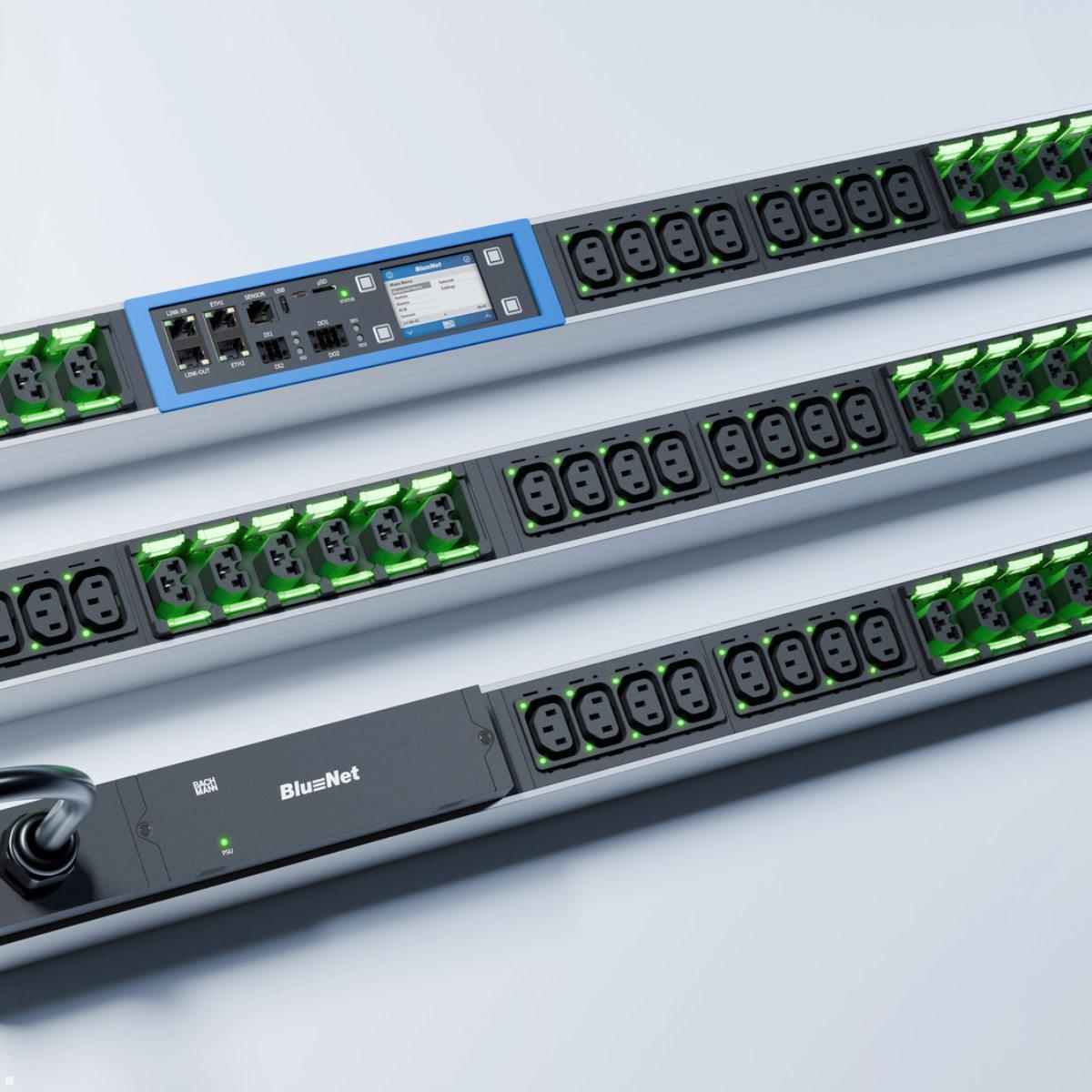

- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s

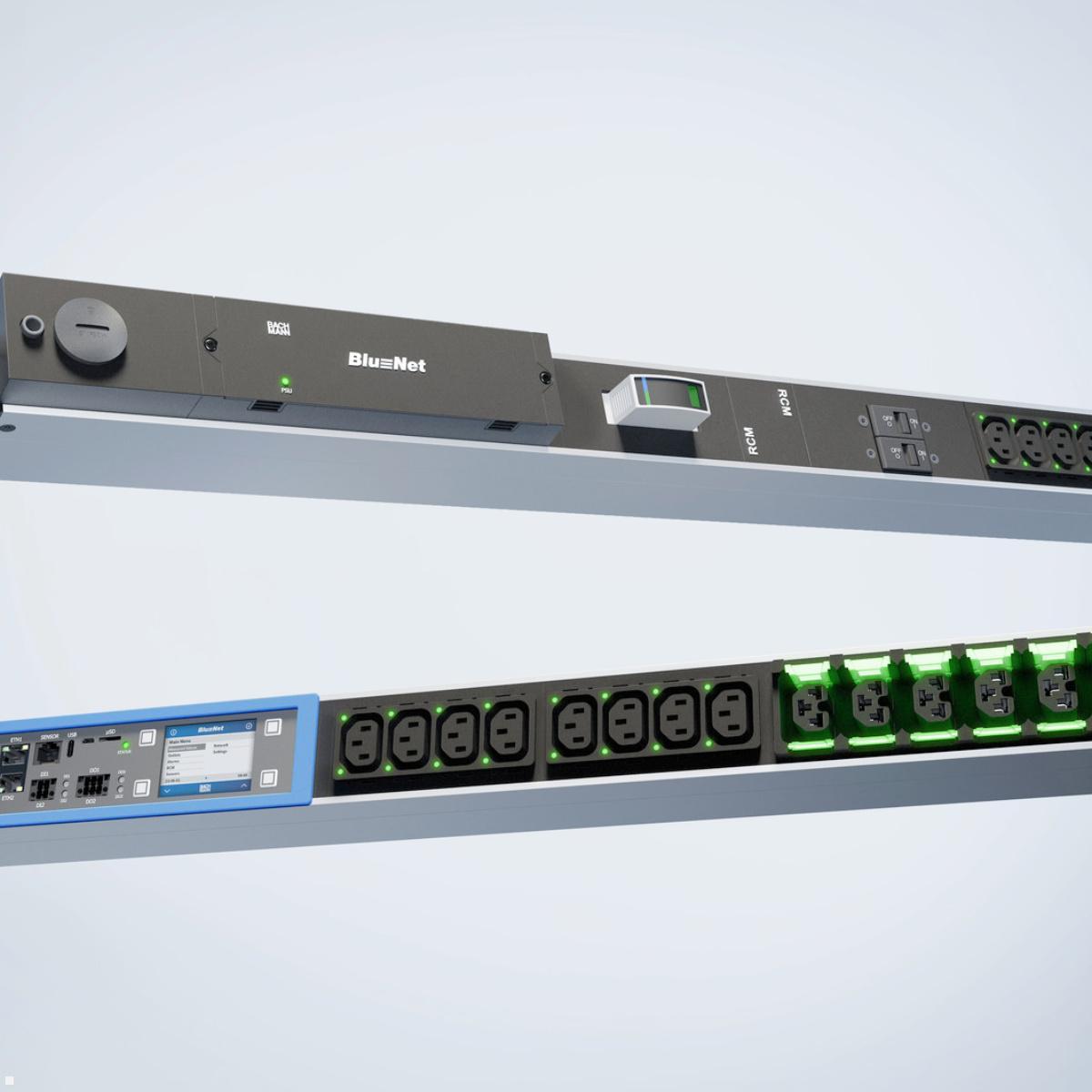

- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)

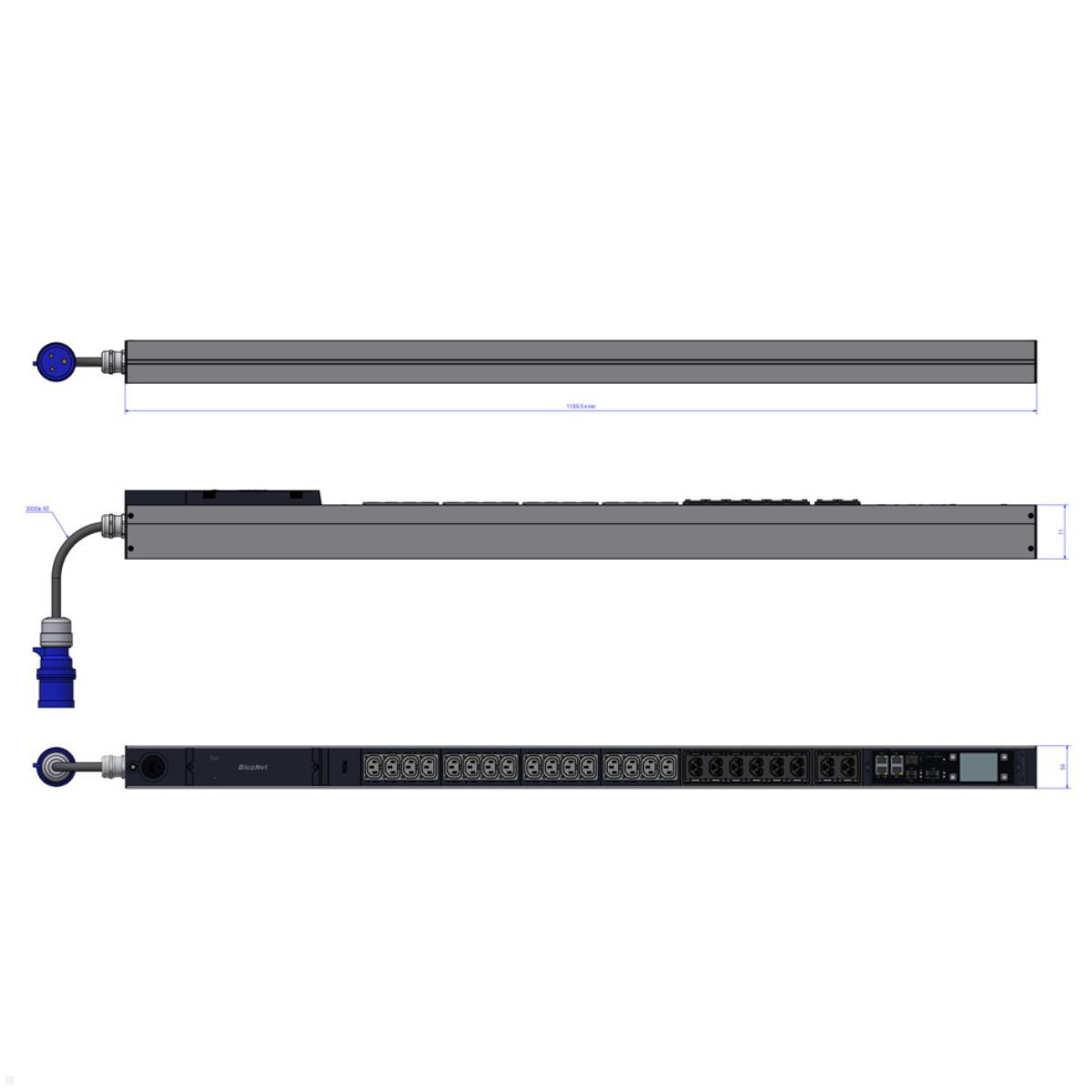

- Maße (L×B×T): 1200 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Product sheet: |  [pdf] |
|---|---|
| Technical drawing: | [pdf] |
| RoHS / REACH: | [pdf] |
| Installation manual: | [pdf] |
| Warning/safety instructions: | [pdf] |
| Contains installation material: | + |
| Warranty: | 3 years |
| Manufacturer/Importer: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| FI switch: | No |
| Größe PDU: | Vertikal |
| Mains filter: | No |
| Messen: | pro Port |
| Number of sockets: | 24 Outlets |
| Overvoltage protection: | No |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Ja |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| color: | Black |
| Form: | eckig |
| USB-Charger: | USB C |
| screw-on: | Yes |
If warning and safety instructions are to be observed for a product, these can be found in the respective installation instructions or in a separate PDF, depending on the manufacturer. Available documents for the product can be found in the available PDF files (see above).
Download area - catalogs, flyers, warranty conditions, ...
Warum ist eine PDU mit RCM und gemischten C13/Combo Steckdosen ideal für Rechenzentren?

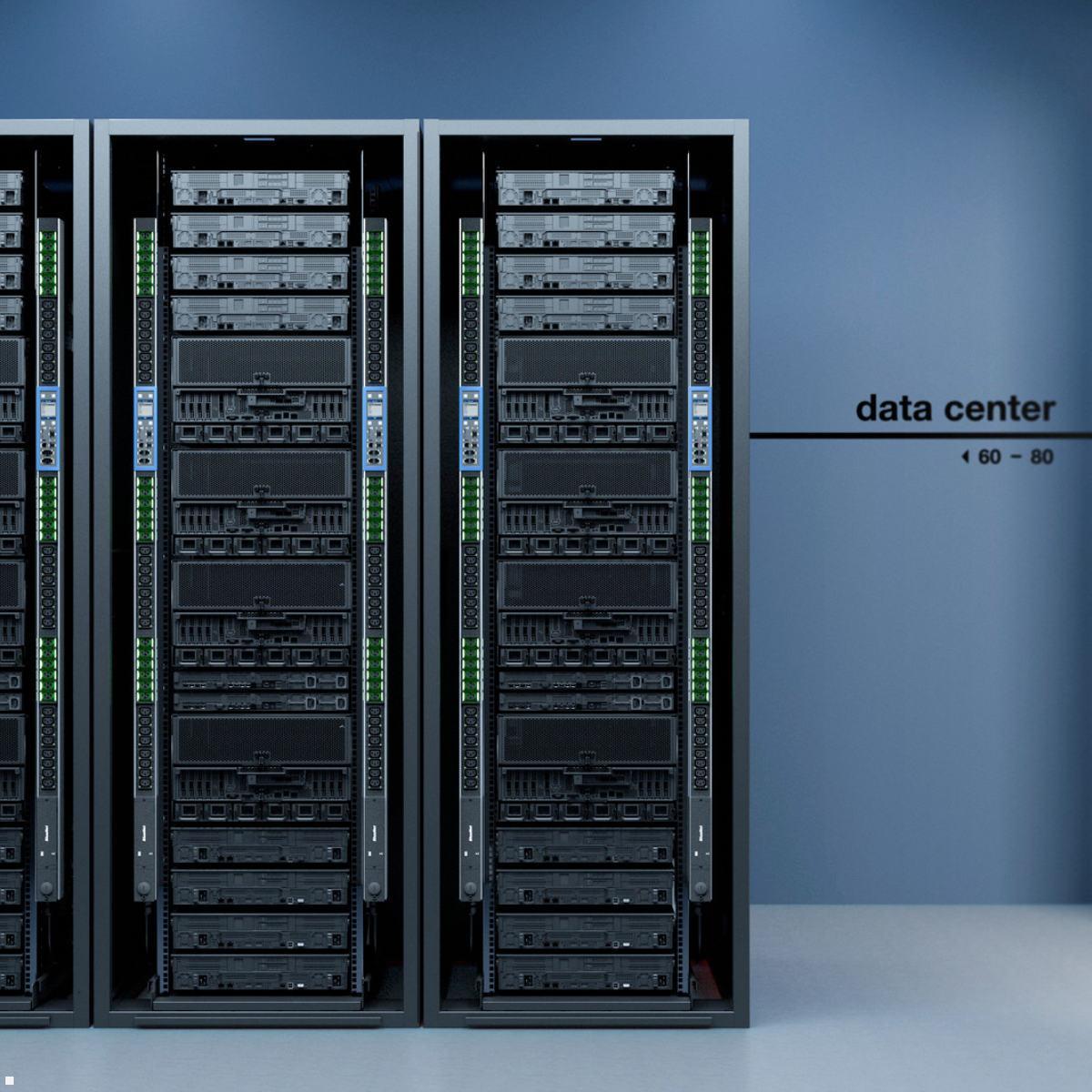

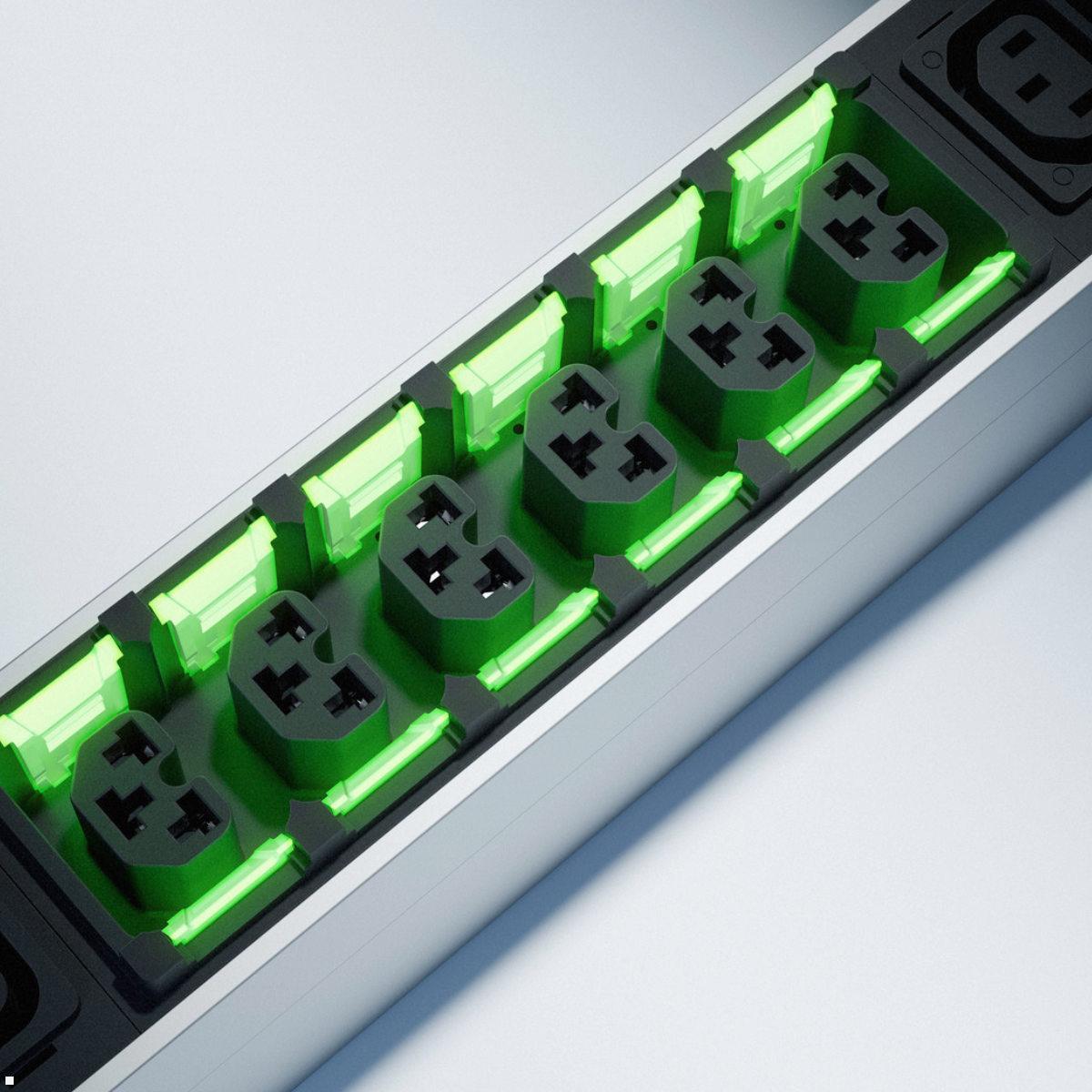

Professionelle Rechenzentren stellen hohe Anforderungen an Sicherheit und Flexibilität der Stromverteilung. Die Bachmann BN PRO Metered + RCM mit 16x C13 und 8x Combo Steckdosen (BM0024748) erfüllt beide Anforderungen in einer einzigen PDU. Die 16 C13 Kaltgerätedosen versorgen standardmäßige IT-Geräte wie Server und Switches, während die 8 Combo Steckdosen wahlweise als C13, C15, C19 oder C21 nutzbar sind und damit auch leistungsstärkere Geräte unterstützen. Die integrierte RCM-Differenzstrommessung je Phase nach Typ B erkennt sowohl Wechsel- als auch Gleichfehlerströme und bietet damit den höchsten Schutzstandard. In Kombination mit der Messung pro Steckdose entsteht ein lückenloses Überwachungssystem, das Fehlerströme und Energieverbräuche auf Einzelgeräteebene transparent macht. Der 1-phasige Eingang mit 16 A und 230 V stellt bis zu 3,6 kW bereit, eingespeist über die 3,0 m Zuleitung mit CEE 16A blau Stecker.
Welche Vorteile bietet die Kombination aus Steckdosenmessung und RCM-Überwachung?
Die Bachmann BN PRO Metered + RCM vereint zwei entscheidende Überwachungsfunktionen in einem Gerät. Die Messung pro Steckdose erfasst für jedes angeschlossene Gerät detaillierte Werte wie Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung sowie die zugehörigen Energiewerte, Frequenz und Leistungsfaktor. Gleichzeitig überwacht die RCM-Funktion kontinuierlich die Differenzströme je Phase und alarmiert bei Überschreitung der eingestellten Schwellwerte. Über den integrierten Webserver mit Webinterface sind alle Mess- und Überwachungsdaten aus der Ferne einsehbar. Die SNMP-Unterstützung ermöglicht die nahtlose Integration in Monitoring-Plattformen. Zwei physisch getrennte Ethernet-Schnittstellen gewährleisten eine redundante Netzwerkanbindung, während der PDU-Verbund die zentrale Verwaltung von bis zu 20 PDUs über eine IP-Adresse erlaubt.
Wie gewährleistet die BN PRO Metered + RCM unterbrechungsfreien Betrieb?
Die Hot-Swap-Fähigkeit der Bachmann BN PRO Metered + RCM ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb. Firmware-Updates und Wartungsarbeiten erfolgen damit ohne Unterbrechung der Stromversorgung angeschlossener Geräte. Das benachbarte PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen und erhöht so die Ausfallsicherheit weiter. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige liefert alle Betriebsdaten direkt am Gerät, ergänzt durch Status-LEDs an jeder Steckdose. Farbliche Rahmen in Blau und Rot erleichtern die Unterscheidung von A- und B-Einspeisung in redundanten Konzepten. Mit Maßen von 1200 x 56 x 71 mm und vertikaler 0U-Montage spart die PDU wertvollen Rack-Platz.
