Bachmann BN PRO Metered + – 24xC13 / 6xCombo, 3,0m CEE 16A/5p (BM0024749)
Highlights
- 24x C13 Kaltgerätedosen und 6x Combo C13/C15/C19/C21
- 3-phasig mit 16 A / 400 V Eingang und 11 kW Leistung
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs

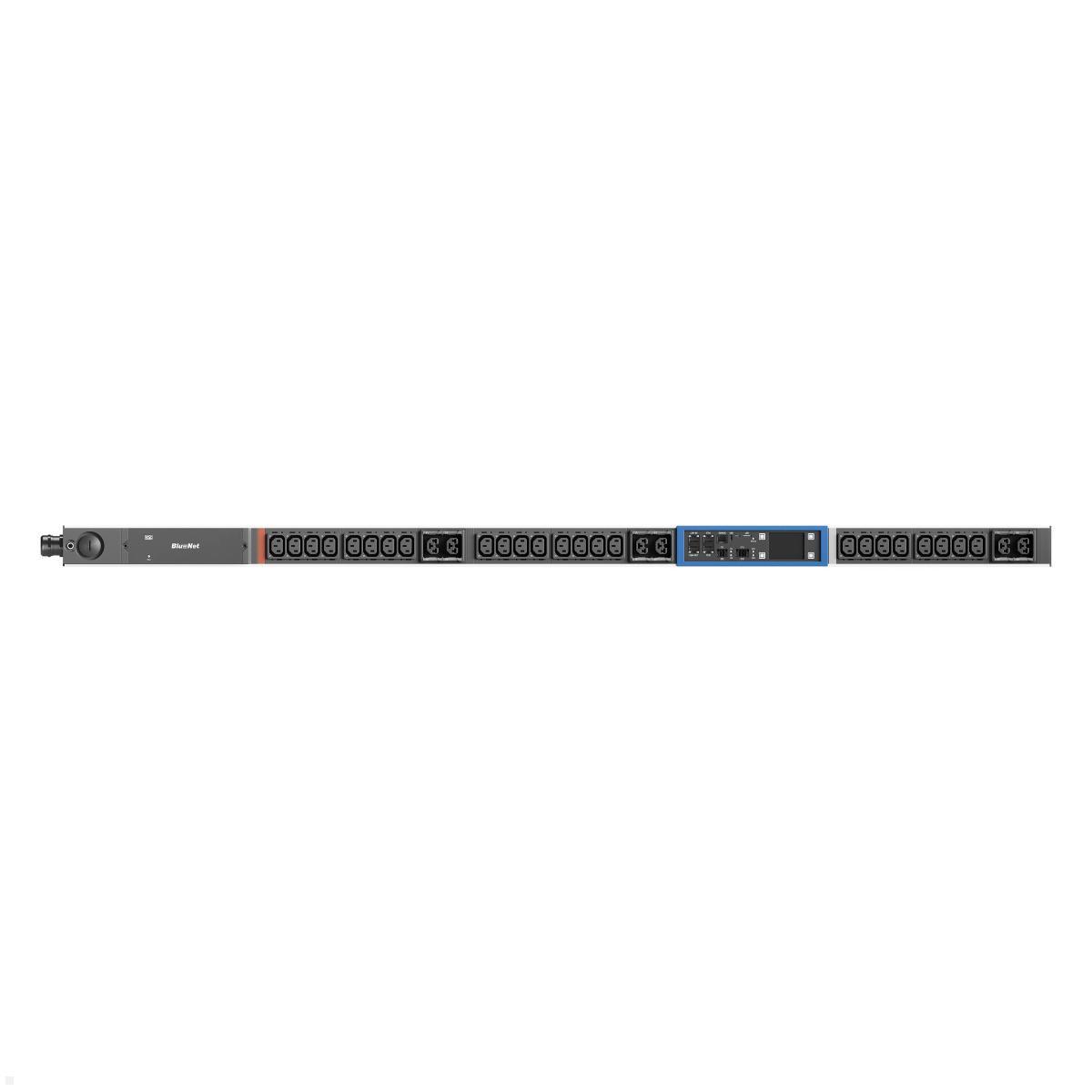

3-phasige Rack PDU mit 30 Steckdosen und Messung pro Ausgang
Die Bachmann BN PRO Metered + – 24xC13 / 6xCombo, 3,0m CEE 16A/5p (BM0024749) ist eine leistungsstarke 3-phasige Power Distribution Unit für den professionellen Einsatz in Rechenzentren und IT-Infrastrukturen mit hohem Leistungsbedarf. Mit einem Eingang von 16 A / 400 V und einer Gesamtleistung von 11 kW versorgt diese Bachmann PDU insgesamt 30 Steckdosen – 24x C13 Kaltgerätedosen für Standard-IT-Geräte und 6x Combo Steckdosen (C13/C15/C19/C21) für größere Verbraucher. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf alle Messdaten.

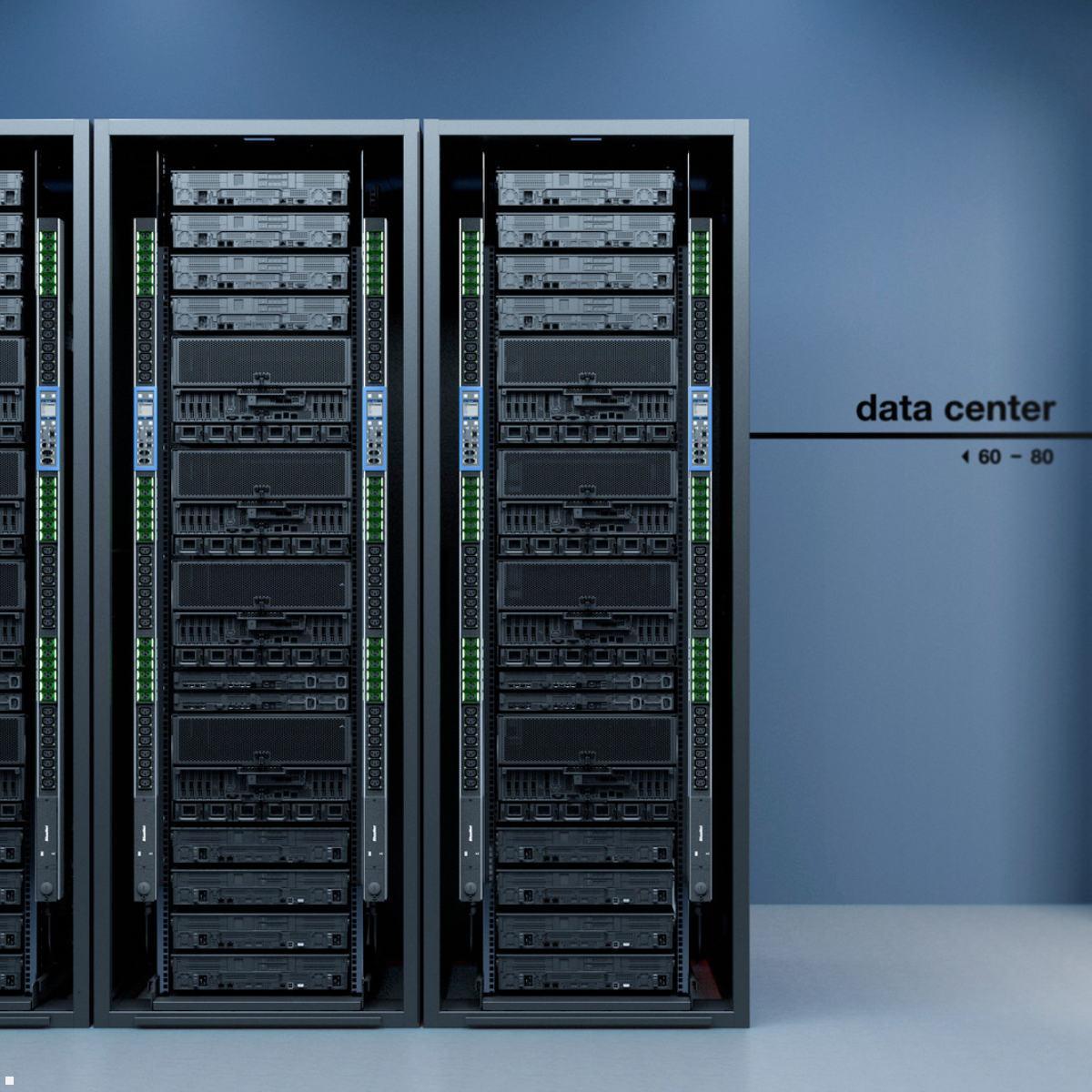

Für maximale Ausfallsicherheit lassen sich Controller und Netzteil im laufenden Betrieb tauschen (Hot-Swap). Das übersichtliche 2,4" TFT-Farbdisplay zeigt alle relevanten Daten auf einen Blick. Über die PDU-Verbundfunktion können bis zu 20 PDUs über eine einzige IP-Adresse verwaltet werden. Die Bachmann BN PRO Metered + eignet sich ideal für Colocation-Umgebungen, Hochleistungsserver und professionelle Netzwerkschränke mit 3-Phasen-Anbindung.
Technische Details Bachmann BN PRO Metered + 3-phasige PDU 24xC13 / 6xCombo
- Eingang: 16 A / 400 V, 11 kW, 3-phasig
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A rot

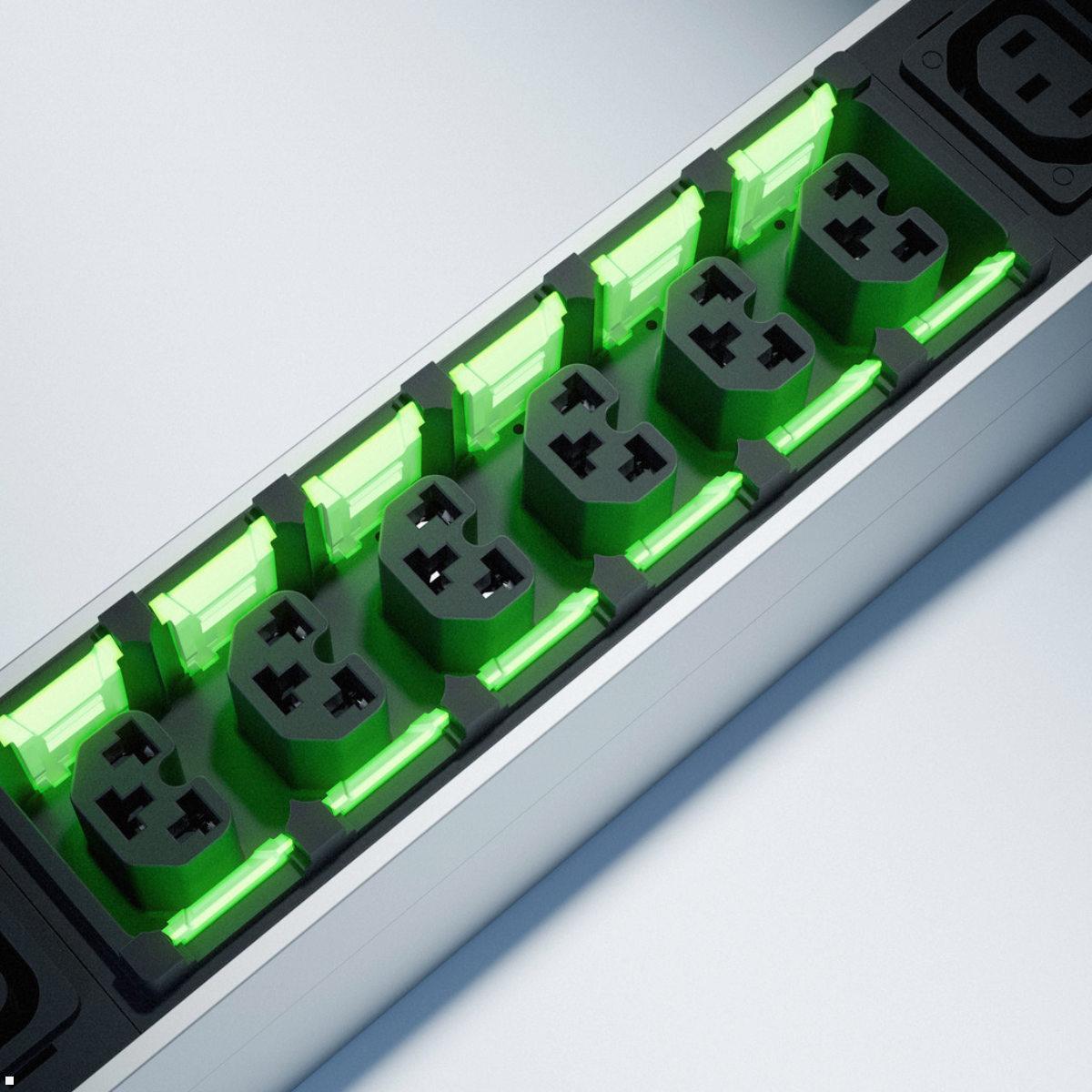

- Ausgang: 24x C13 Kaltgerätedosen, 6x Combo C13/C15/C19/C21

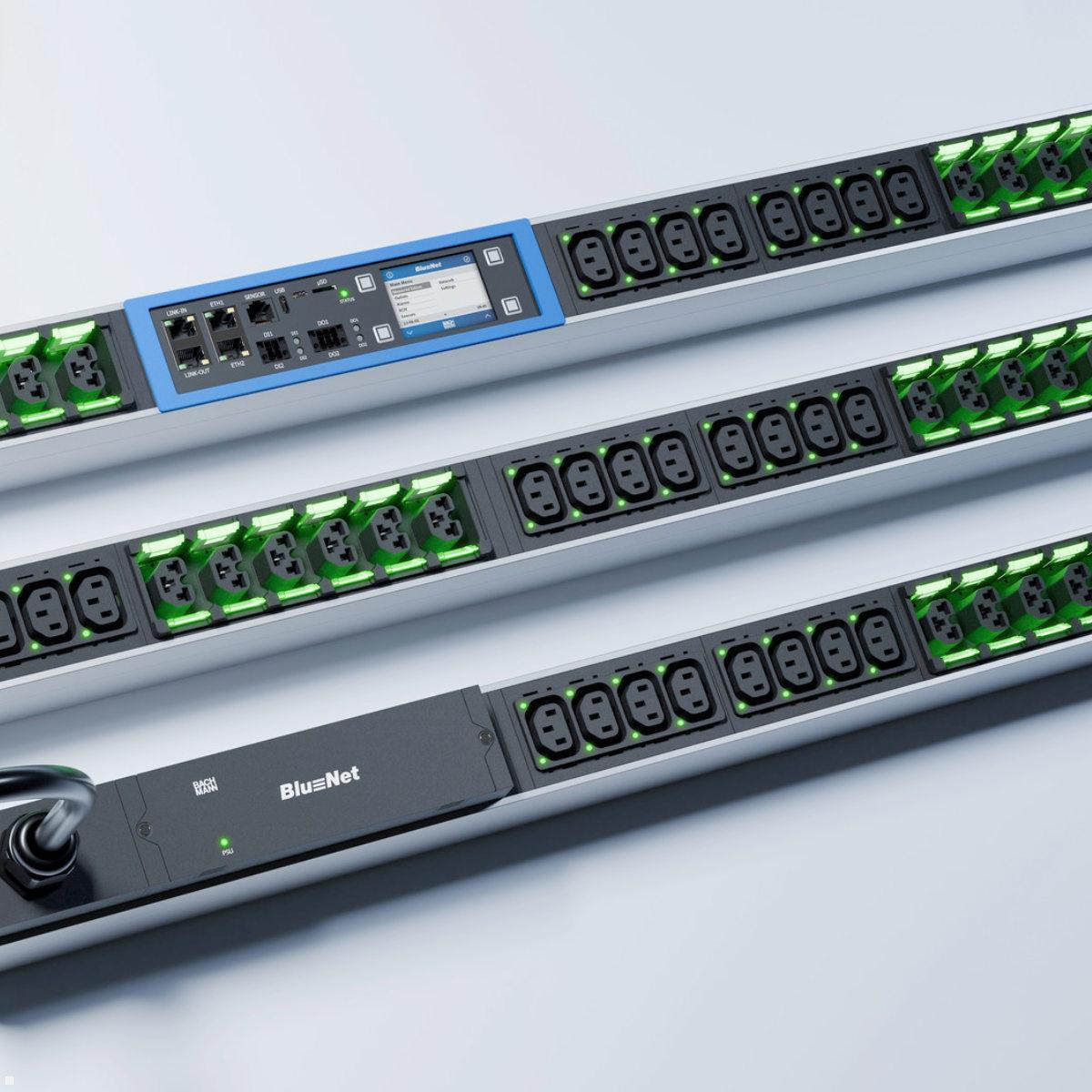

- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- Nennstrom 16 A, Versorgungsspannung 400 V

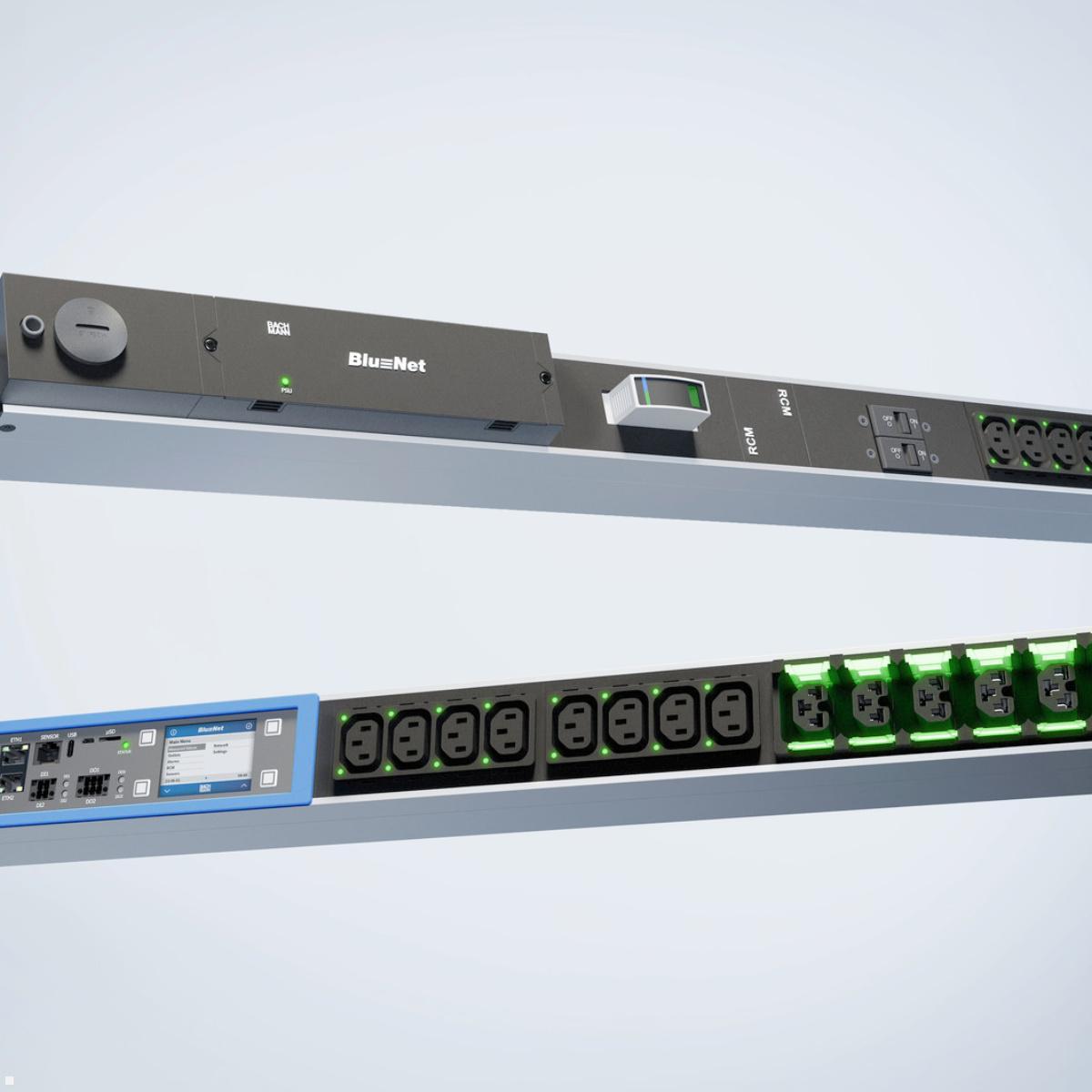

- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)

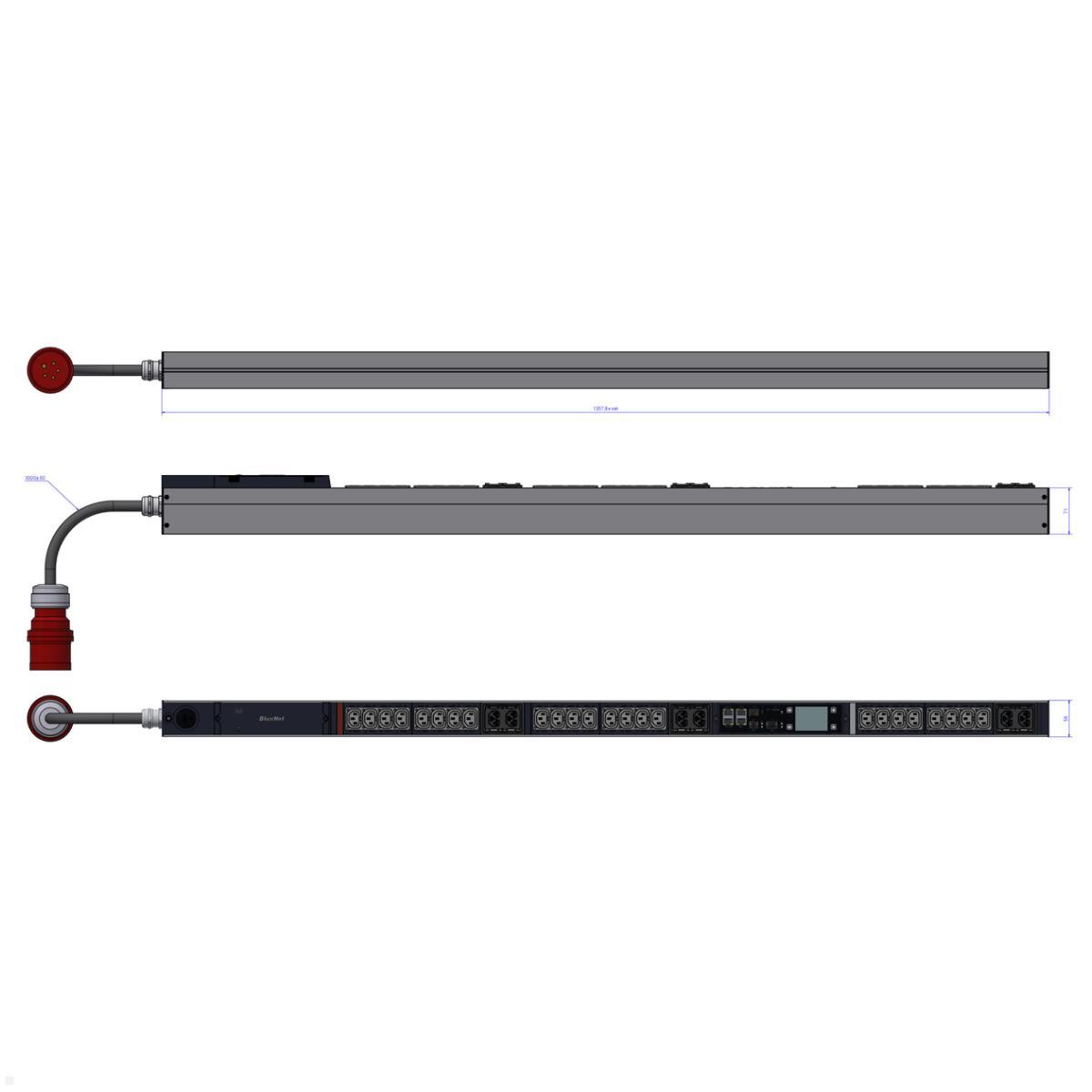

- Maße (L×B×T): 1358 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Product sheet: |  [pdf] |
|---|---|
| Technical drawing: | [pdf] |
| RoHS / REACH: | [pdf] |
| Installation manual: | [pdf] |
| Warning/safety instructions: | [pdf] |
| Contains installation material: | + |
| Warranty: | 3 years |
| Manufacturer/Importer: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| FI switch: | No |
| Größe PDU: | Vertikal |
| Mains filter: | No |
| Messen: | pro Port |
| Number of sockets: | 30 Outlets |
| Overvoltage protection: | No |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| color: | Black |
| Form: | eckig |
| USB-Charger: | USB C |
| screw-on: | Yes |
If warning and safety instructions are to be observed for a product, these can be found in the respective installation instructions or in a separate PDF, depending on the manufacturer. Available documents for the product can be found in the available PDF files (see above).
Download area - catalogs, flyers, warranty conditions, ...
Welche Vorteile bietet eine 3-phasige PDU mit Messung pro Steckdose im Rechenzentrum?
In leistungsstarken IT-Umgebungen stoßen 1-phasige PDUs schnell an ihre Grenzen. Die Bachmann BN PRO Metered + mit 24x C13 und 6x Combo Steckdosen (BM0024749) löst dieses Problem durch eine 3-phasige Einspeisung mit 16 A / 400 V und einer Gesamtleistung von 11 kW. Die drei Phasen verteilen die Last gleichmäßig und ermöglichen eine deutlich höhere Gesamtkapazität als vergleichbare 1-phasige Modelle. Die 24 C13 Kaltgerätedosen decken den Bedarf standardmäßiger Server und Netzwerkgeräte ab, während die 6 Combo Steckdosen im Format C13/C15/C19/C21 auch leistungsstärkere Geräte aufnehmen. Die Messung pro Steckdose erfasst für jedes angeschlossene Gerät detaillierte Werte wie Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Scheinenergie, Blindenergie, Frequenz und Leistungsfaktor. Der CEE 16A rot Stecker signalisiert die 3-Phasen-Einspeisung und wird über die 3,0 m lange Zuleitung mit 2,5 mm² Querschnitt angeschlossen.
Wie unterstützt die Netzwerkanbindung die zentrale Überwachung mehrerer PDUs?
Der integrierte Webserver der Bachmann BN PRO Metered + stellt alle Messdaten und Konfigurationsoptionen über ein übersichtliches Webinterface bereit. Zwei physisch getrennte Ethernet-Schnittstellen mit 1x Gigabit (PoE-fähig) und 1x 10/100 Mbit/s gewährleisten eine redundante Netzwerkanbindung. Über die PDU-Verbundfunktion lassen sich bis zu 20 PDUs zentral über eine einzige IP-Adresse verwalten, was die Administration großer Installationen erheblich vereinfacht. Die SNMP-Unterstützung ermöglicht die nahtlose Einbindung in bestehende Monitoring-Systeme. Eine RJ45-Schnittstelle erlaubt den Anschluss von bis zu zehn externen Sensoren für die Umgebungsüberwachung.
Warum ist das Hot-Swap-Konzept für den 3-phasigen Betrieb besonders wichtig?
Bei einer 3-phasigen PDU mit 11 kW Gesamtleistung sind zahlreiche kritische Geräte angeschlossen. Ein Ausfall der Verwaltungselektronik hätte in diesem Szenario besonders schwerwiegende Folgen. Die Bachmann BN PRO Metered + begegnet diesem Risiko mit im Betrieb tauschbaren Controllern und Netzteilen. Firmware-Updates und Komponentenwechsel erfolgen ohne Unterbrechung der Stromversorgung. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät an. Status-LEDs an jeder Steckdose machen den Betriebszustand auf einen Blick erkennbar. Mit Maßen von 1358 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die 3-phasige PDU keinen wertvollen Rack-Platz.
